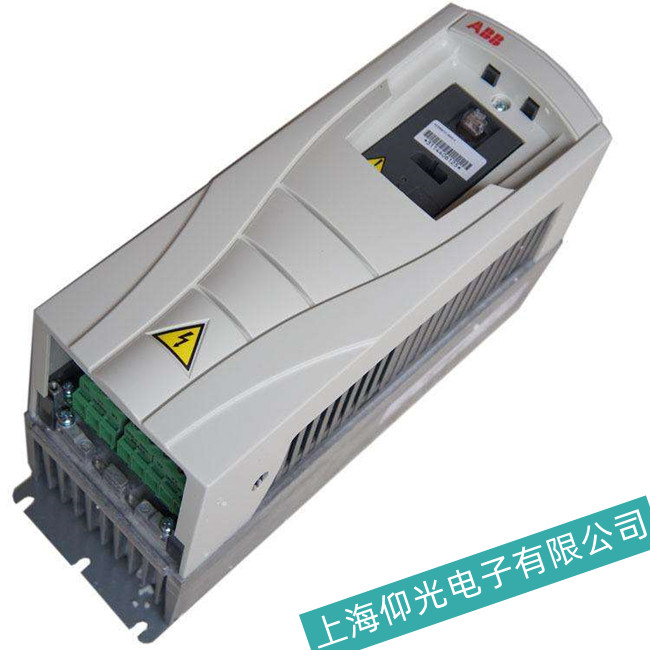

當 ABB 變頻器 ACS800 - 01 - 0009 - 5 + P901 空載輸出電壓正常，但仍存在故障時，可按以下步驟進行維修：
-
負載相關問題
-
負載側存在短路或接地故障，當接上負載后，會使電流異常增大，觸發變頻器保護機制。
-
負載的啟動特性與變頻器不匹配，如負載慣性過大、啟動轉矩要求高，而變頻器的啟動參數設置不合理。
-
變頻器控制參數問題
-
轉矩提升、加速時間、減速時間等參數設置不當，可能導致帶載時電機運行不正常。
-
過載保護、過流保護等保護參數設置過于敏感，正常帶載運行時就觸發保護動作。
-
硬件電路問題
-
雖然空載輸出電壓正常，但可能某些硬件電路在帶載時承受不了較大的電流或功率，如驅動電路、電流檢測電路等存在潛在故障。
-
直流母線電容老化或容量不足，帶載時無法提供穩定的直流電壓，影響變頻器輸出。
-
檢查負載
-
對負載設備進行全面檢查，使用絕緣電阻表測量負載側的絕緣電阻，判斷是否存在接地故障。若絕緣電阻值過低，需排查負載設備的線路和繞組。
-
檢查負載設備的機械部分，查看是否存在卡死、堵轉等情況，確保負載能夠正常轉動。
-
調整變頻器參數
-
優化啟動相關參數，適當增加加速時間和轉矩提升值，使電機能夠平穩啟動。例如，將加速時間從默認的 5 秒增加到 10 - 15 秒。
-
檢查并調整過載保護和過流保護參數，根據負載的實際情況，合理設置保護值和動作時間。
-
檢查硬件電路
-
對驅動電路進行檢查，觀察驅動板上的元件是否有過熱、燒焦等跡象。使用示波器測量驅動信號的波形，確保驅動信號正常。若發現驅動元件損壞，及時更換。
-
檢測電流檢測電路，使用萬用表測量電流檢測電路的輸出信號，與實際電流值進行對比，判斷檢測電路是否準確。如有偏差，檢查相關的電阻、電容、運放等元件。
-
檢查直流母線電容，使用電容測試儀測量電容的容量和耐壓值。若電容容量下降明顯或耐壓不足，更換新的電容。
-
在維修過程中，必須先切斷變頻器的電源，并等待一段時間，確保變頻器內部的電容放電完畢，防止觸電事故。
-
調整變頻器參數時，要記錄好原始參數，以便在出現問題時能夠恢復到原來的設置。
-
更換硬件元件時，要選擇與原元件規格相同的產品，確保變頻器的性能和穩定性。
上海仰光電子維修ABB變頻器ACS800 - 01 - 0009 - 5 + P901常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
